Revital HV, SET 3 – 10Kw
Popis systému a funkce
Systém elektrárny se skládá z 27. fotovoltaických panelů o výkonu 365Wp, Solax hybridního invertorového měniče, WIFI připojení, digitální měřiče spotřeby DTSU-666, bateriového úložiště Solax Triple Power o kapacitě 9, nebo 12,6kWh, spojovacího materiálu a příslušenství k montáži. Kapacitu baterie Triple Power lze navyšovat až do 18kWh (max. počet 4ks).
Systém je navržen ve vysokonapěťovém režimu v rozmezí 200V-500V na jednom vstupu-stringu.
Vysokonapěťový režim je výrazně efektivnější oproti dosud uživaným systémům, kterých je doposud na trhu většina. U tohoto systému dochází k menším ztrátám při transformaci stejnosměrného napětí (DC) z panalů do rozvodu domu (AC) a dobíjení baterie (DC).
Tento systém zaručuje mnohonásobně vyšší životnost invertoru i baterie.
V České republice jsme tento model nainstalovaly v obci Chudoslavice nedaleko Litoměřic a v provozu jsme vyzkoušeli jeho způsobylost v našich zeměpisných šířkách. Výsledkem je bezchybná funkčnost i v provozních podmínkách kdy není zaručen přímý sluneční osvit.
V meziročním srovnání je systém schopen bezpečně a prokazatelně snížit náklady až o 80%. Pro použití v kombinaci s vytápěním, je vhodné použít tepelné čerpadla RHP, která vyrábíme a dovážíme do ČR o výkonech 9-22kW v základním provedení. Při užití této kombinace činní roční úspora na el. energii, vytápění prokazatelně 80%.
K montáži a připojení k distribuční síti je třeba pouze podat “žádost o změnu smlouvy” distributorovi a doplnit ji o několik nenáročných dokumentů.
Připojení probýhá zcela jednoduše a je nárokové.
Monitoring – Solax Hybrid Invertor, je vybaven WIFI rozhraním, které se připojí k Vaší Wifi domovní síti. Po stažení aplikace Solax monitoringu (iOS, Android, WEB) a registraci systému, máte komplexní přehled nad provozem elektrárny a celého domu. V přehledné aplikaci můžete monitorovat buď on-line, nebo uložená, naměřená data z historie zejména vyrobený výkon, spotřebovanou energii, stav baterii, spotřebovanou energii z distribuce. Vše je přehledně a graficky zobrazeno.
Ukázky monitoringu v aplikaci telefonu:
Získáte garantovanou dotaci
Zajistíme “na klíč” komplexní vyřízení dotace –
ZELENÁ ÚSPORÁM.
Elektrárna nevyrábí. Nyní je domácnost napájena z vysokonapěťové baterie Solax Triple Power s příslušnou kapacitou. Pokud dojde k vybití baterie, systém invertoru přesměruje spotřebu z distribuční sítě.
Systém domácí elektrárny Revital SET 1-3, lze nastavit do režimu
OFF-GRID (také nazýváno jako ostrovní systém).
Toto zapojení umožňuje v případě výpadku distribuční sítě napájet dům z bateriového úložiště Solax
Triple Power.
V tomto režimu je však možné napájet jen spotřebiče s nižším příkonem, nebo předem definovaný rozvod domu. V tomto režimu nelze zcela nahradit celkovou, energetickou spotřebu domu.
Součást dodávky a technické parametry

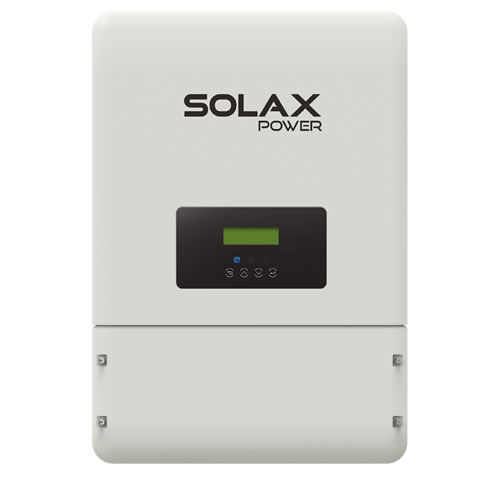

Fotovoltaický střídač Solax X3-Hybrid-10.0T (3-fázový beztransformátorový střídač s výkonem 10 kW)
2x MPP tracker, WiFi
HV- Vysokonapěťová Baterie Solax Triple Power T63 (6,3kwh)
| STANDARD 45/5kW | STANDARD 45/10kW | PREMIUM 45/10kW | TOP 63/10kW |
|---|---|---|---|
|
X3-Hybrid-10.0-D-E |
X3-Hybrid-10.0-D-E |
X3-Hybrid-10.0-D-E |
X3-Hybrid-10.0-D-E |
|
365Wp mono solar panels |
365Wp mono solar panels |
365Wp mono solar panels |
365Wp mono solar panels |
|
Master Box |
Master Box |
X3-EPS BOX |
X3-EPS BOX |
|
Pocket Wifi V2.0 |
Pocket Wifi V2.0 |
Master Box |
Master Box |
|
Power Meter |
Power Meter |
Pocket Wifi V2.0 |
Pocket Wifi V2.0 |
|
2x Triple power T45 |
2x Triple power T45 |
Power Meter |
Power Meter |
|
|
|
2x Triple power T45 |
2x Triple power T63 |
|
333900,- |
437900,- |
452900,- |
487900,- |
|
Bez DPH |
Bez DPH |
Bez DPH |
Bez DPH |
|
Dotace 155000,- |
Dotace 155000,- |
Dotace 155000,- |
Dotace 155000,- |
Jsme členem České Fotovoltaické Asociace
Popis funkce – Pokud je osvit solárních panelů, vyrobený výkon je primárně určen pro vlastní spotřebu domu.
V případě nevyužití aktuálně vyrobeného výkonu solárními panely, je proud poskytnut pro nabíjení vysokonapěťové baterie Solax Triple Power. Může nastat i situace, kdy je baterie dobitá na 100% a dům spotřebovává jen malou část energie. V takovém případě je stále možné vyrobenou energii prodávat do distribuční sítě.
Videoukázka funkce systému, ZDE
Pokud nedochází k osvitu solárních panelů, dům čerpá energii
z vysokonapěťové baterie. V případě vyčerpání kapacity baterie, systém čerpá z distribuční sítě. Avšak cílem hybridní fotovoltaické elektrárny je, aby k čerpání z distribuční sítě co nejméně.
Jestliže provoz elektrárny ukáže dlouhodobě vyšší náročnost na čerpání elektrické energie z baterie, je možné bateriové úložiště Solax Triple Power až zdvojnásobit. Pro příklad baterie T63 je tato celková kapacita 18,9Kwh.
V případě nejvyšší náročnosti na uchování vyrobené energie (až 100Kwh), lze zvolit jiný typ vysokonapěťových baterii. Tady je však důležité zvážit dobu a možnosti osvitů, výkon fotovoltaických panelů a celkovou návratnost elektrárny.
Fotovoltaické panely – Podle zvoleného výkonu elektrárny, se systém Revital SET 1-3 skládá z 20-30ks polychromatických solárních panelů s vysokou účinností a výkonem 320W. Tyto námi dodávané panely mají silnou ochranou vrstvu proti UV záření a mechanickému poškození. Jsou určené do těch nejnáročnějších podmínek a jejich životnost je odhadována na více než 20. let Výrobce těchto panelů je na trhu více než 35. let a jedná se o významnou státní firmu.
Režim OFF-GRID – V případě výpadku distribuce elektrické energie, je možné systém nakonfigurovat tak, že méně náročné spotřebiče lze napájet z bateriového úložiště Solax Triple Power. Tato instalace vyžaduje další navazující elektroinstalační zapojení (stykač, jištění, atd.) V případě přerušení dodávky systém automaticky přepíná na tento režim OFF-GRID. Jakmile dojde k obnově dodávky proudu, opět automaticky přepíná do běžného provozu. Instalace této funkce vyžaduje o něco rozsáhlejší elektromontážní zásah (zvláštní rozvod, stykače a navazující elektroinstalace)
| PV Panel 320W, 30Ks | |
|---|---|
| Solax Hybrid 10.0.D-E | |
| HV Baterie T63 | 6,3kwh |
| Měřící elektroměr DTSU 666 | |
| Konstrukce PV panely | |
| Příslušenství elektroinstalace | (jističe, lišty, gewis skříně, instalační materiál, atd., dle popisu) |
| Montáž konstrukce střecha | PV panely, elektroinstalace, ?? |
Cena celkem: (PV panely, Invertor, Baterie, Měřící elektroměr)
Cena neobsahuje: konstrukce PV panely, montáž konstrukce a PV panelů, elektroinstalace.
