Domácí solární elektrárnu je možno objednat i samostatně jako montážní SET. Dále je možno objednat jednotlivé komponenty SETu jako jsou Hybridní invertor, solární panely(325/365Wp), konstrukce k solárním panelům, vysokonapěťové batrie Solax Triple Power (4,5kWh a 6,3kWh). Domácí solární elektrárnu lze též objednat včetně montáže.
Revital HV, SET 1 – 5Kw
Popis systému a funkce
Systém elektrárny se skládá ze 14ti fotovoltaických panelů o výkonu 365Wp, Solax hybridního invertorového měniče, WIFI připojení, digitální měřiče spotřeby DTSU-666, bateriového úložiště Solax Triple Power o kapacitě 9kWh, spojovacího materiálu a příslušenství k montáži. Kapacitu baterie Triple Power lze navyšovat až do 18kWh (max. počet 4ks).
Systém je navržen ve vysokonapěťovém režimu v rozmezí 200V-500V na jednom vstupu-stringu.
Vysokonapěťový režim je výrazně efektivnější oproti dosud uživaným systémům, kterých je doposud na trhu většina. U tohoto systému dochází k menším ztrátám při transformaci stejnosměrného napětí (DC) z panalů do rozvodu domu (AC) a dobíjení baterie (DC).
Tento systém zaručuje mnohonásobně vyšší životnost invertoru i baterie.

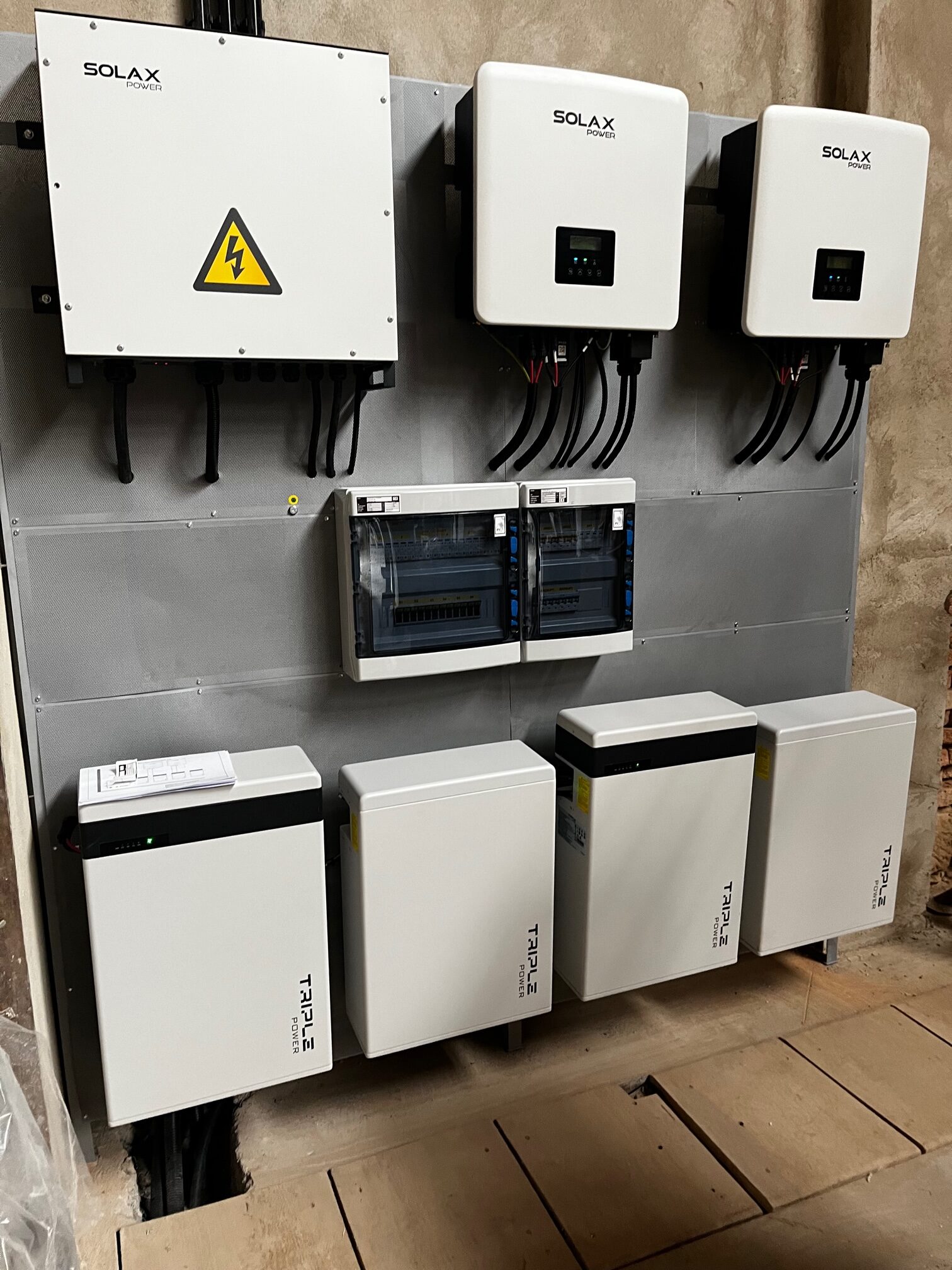

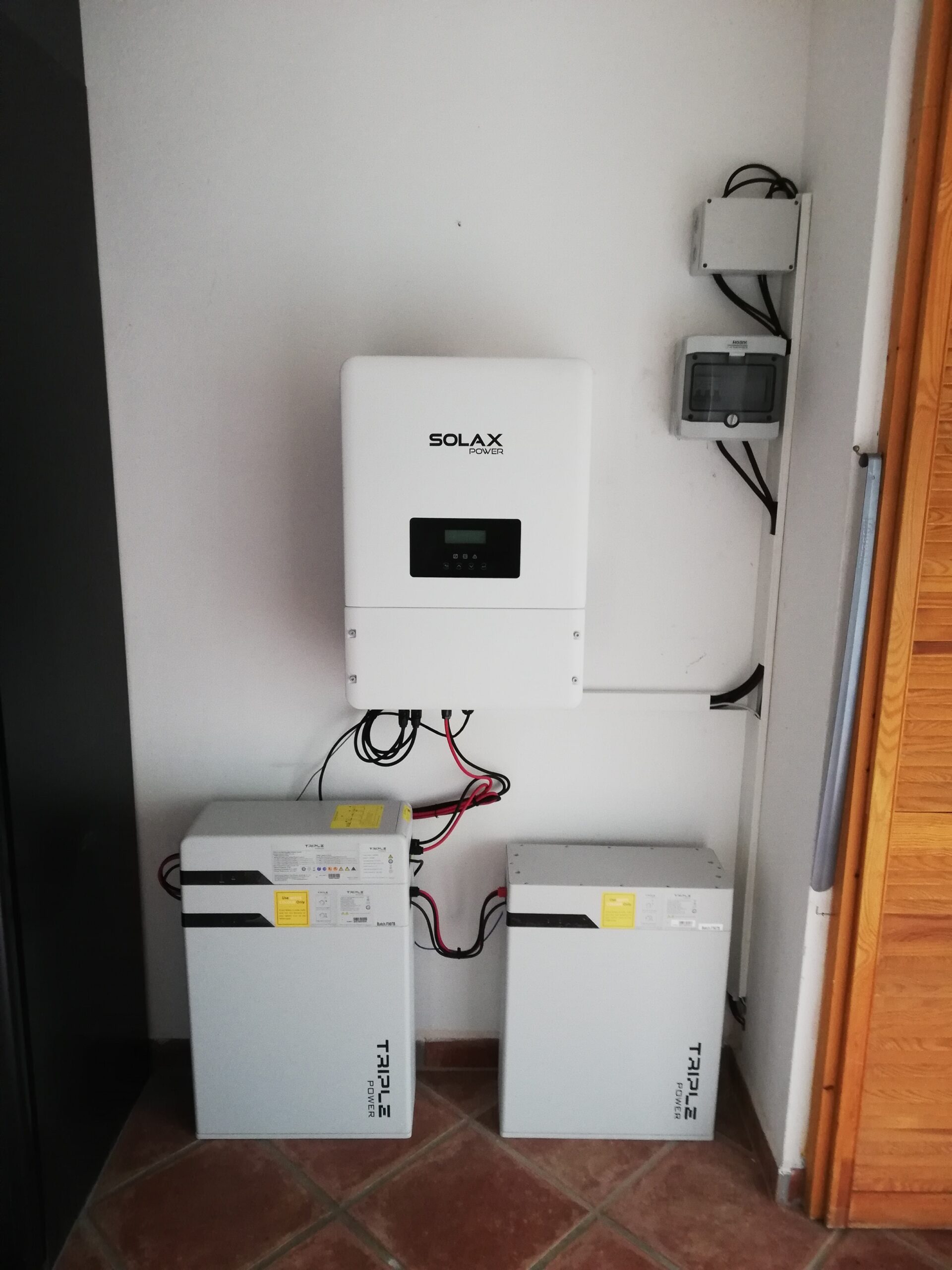

V České republice jsme tento model nainstalovaly v obci Chudoslavice nedaleko Litoměřic a v provozu jsme vyzkoušeli jeho způsobylost v našich zeměpisných šířkách. Výsledkem je bezchybná funkčnost i v provozních podmínkách kdy není zaručen přímý sluneční osvit.
V meziročním srovnání je systém schopen bezpečně a prokazatelně snížit náklady až o 80%. Pro použití v kombinaci s vytápěním, je vhodné použít tepelné čerpadla RHP, která vyrábíme a dovážíme do ČR o výkonech 9-22kW v základním provedení. Při užití této kombinace činní roční úspora na el. energii, vytápění prokazatelně 80%.
K montáži a připojení k distribuční síti je třeba pouze podat “žádost o změnu smlouvy” distributorovi a doplnit ji o několik nenáročných dokumentů.
Připojení probýhá zcela jednoduše a je nárokové.

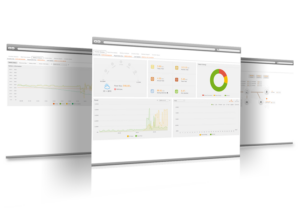

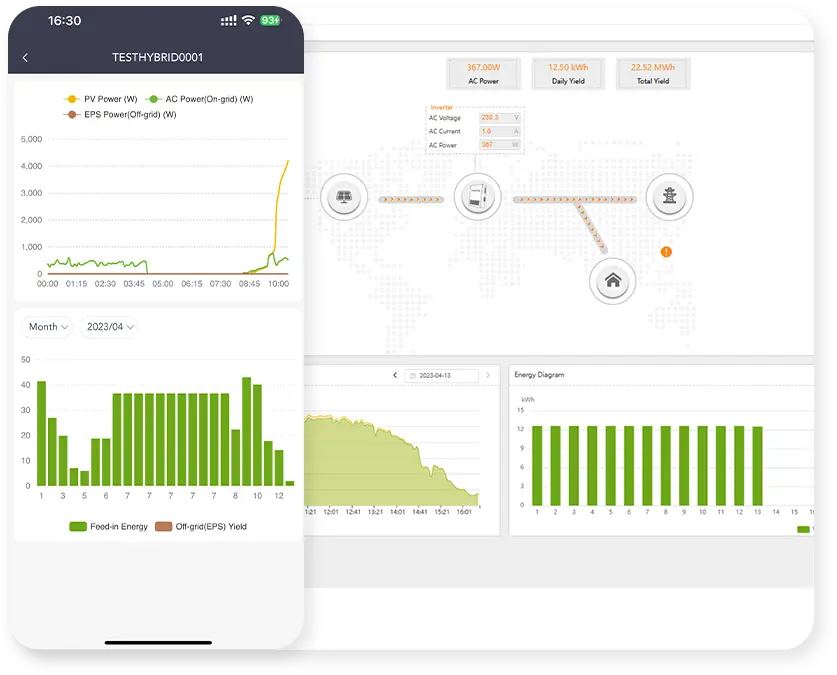

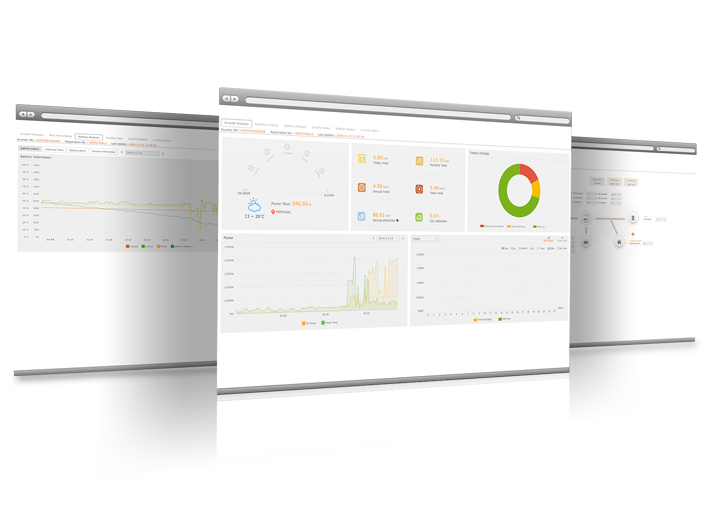

Monitoring – Solax Hybrid Invertor, je vybaven WIFI rozhraním, které se připojí k Vaší Wifi domovní síti. Po stažení aplikace Solax monitoringu (iOS, Android, WEB) a registraci systému, máte komplexní přehled nad provozem elektrárny a celého domu. V přehledné aplikaci můžete monitorovat buď on-line, nebo uložená, naměřená data z historie zejména vyrobený výkon, spotřebovanou energii, stav baterii, spotřebovanou energii z distribuce. Vše je přehledně a graficky zobrazeno.

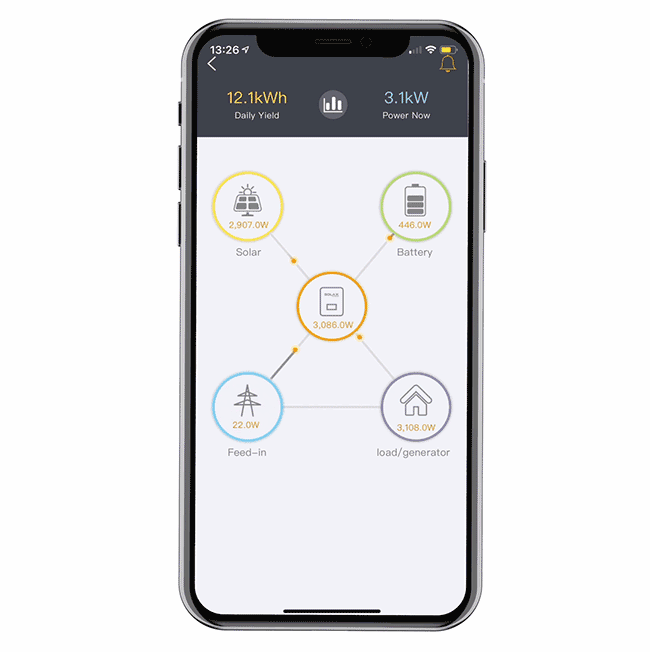

Ukázky monitoringu v aplikaci telefonu:
Získáte garantovanou dotaci
Zajistíme “na klíč” komplexní vyřízení dotace –
ZELENÁ ÚSPORÁM.
Elektrárna nevyrábí. Nyní je domácnost napájena z vysokonapěťové baterie Solax Triple Power s příslušnou kapacitou. Pokud dojde k vybití baterie, systém invertoru přesměruje spotřebu z distribuční sítě.
Systém domácí elektrárny Revital SET 1-3, lze nastavit do režimu
OFF-GRID (také nazýváno jako ostrovní systém).
Toto zapojení umožňuje v případě výpadku distribuční sítě napájet dům z bateriového úložiště Solax
Triple Power.
V tomto režimu je však možné napájet jen spotřebiče s nižším příkonem, nebo předem definovaný rozvod domu. V tomto režimu nelze zcela nahradit celkovou, energetickou spotřebu domu.
Součást dodávky a technické parametry

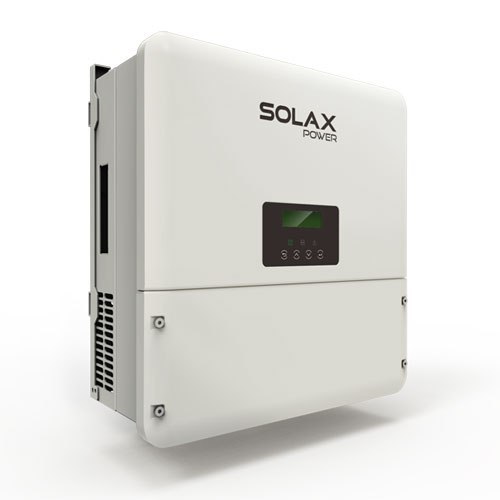

Fotovoltaický střídač Solax X3-Hybrid-5.0T (3-fázový beztransformátorový střídač s výkonem 5 kW)
2x MPP tracker, WiFi

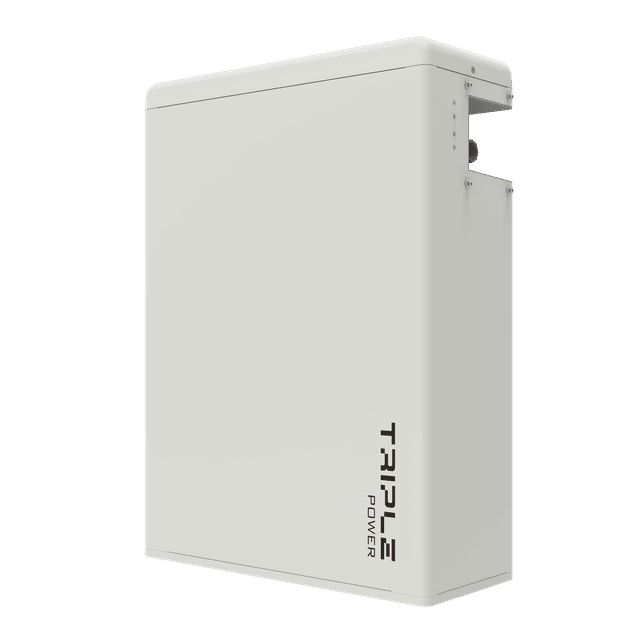

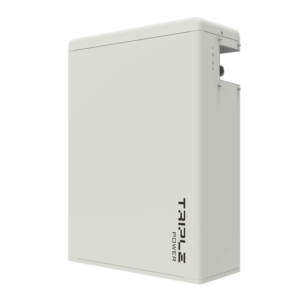

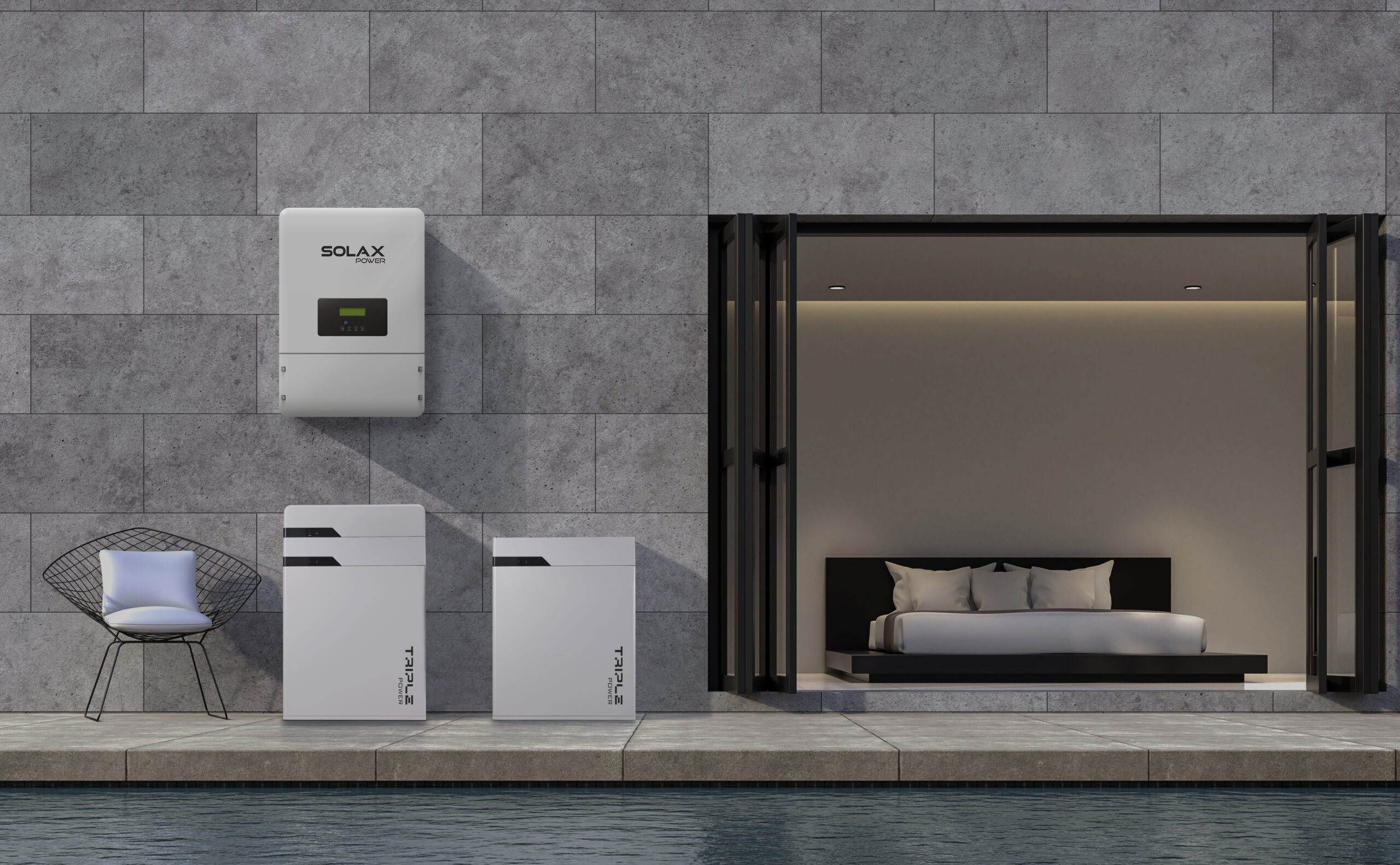

HV- Vysokonapěťová Baterie Solax Triple Power T45 (4,5kwh)
| STANDARD 45/5kW | STANDARD 45/10kW | PREMIUM 45/10kW | TOP 63/10kW |
|---|---|---|---|
|
X3-Hybrid-10.0-D-E |
X3-Hybrid-10.0-D-E |
X3-Hybrid-10.0-D-E |
X3-Hybrid-10.0-D-E |
|
365Wp mono solar panels |
365Wp mono solar panels |
365Wp mono solar panels |
365Wp mono solar panels |
|
Master Box |
Master Box |
X3-EPS BOX |
X3-EPS BOX |
|
Pocket Wifi V2.0 |
Pocket Wifi V2.0 |
Master Box |
Master Box |
|
Power Meter |
Power Meter |
Pocket Wifi V2.0 |
Pocket Wifi V2.0 |
|
2x Triple power T45 |
2x Triple power T45 |
Power Meter |
Power Meter |
|
|
|
2x Triple power T45 |
2x Triple power T63 |
|
333900,- |
437900,- |
452900,- |
487900,- |
|
Bez DPH |
Bez DPH |
Bez DPH |
Bez DPH |
|
Dotace 155000,- |
Dotace 155000,- |
Dotace 155000,- |
Dotace 155000,- |
Jsme členem České Fotovoltaické Asociace

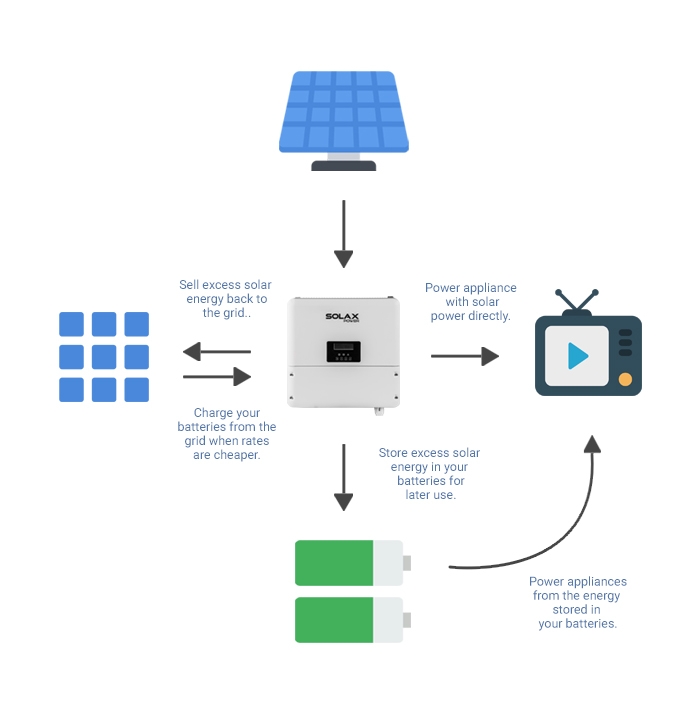

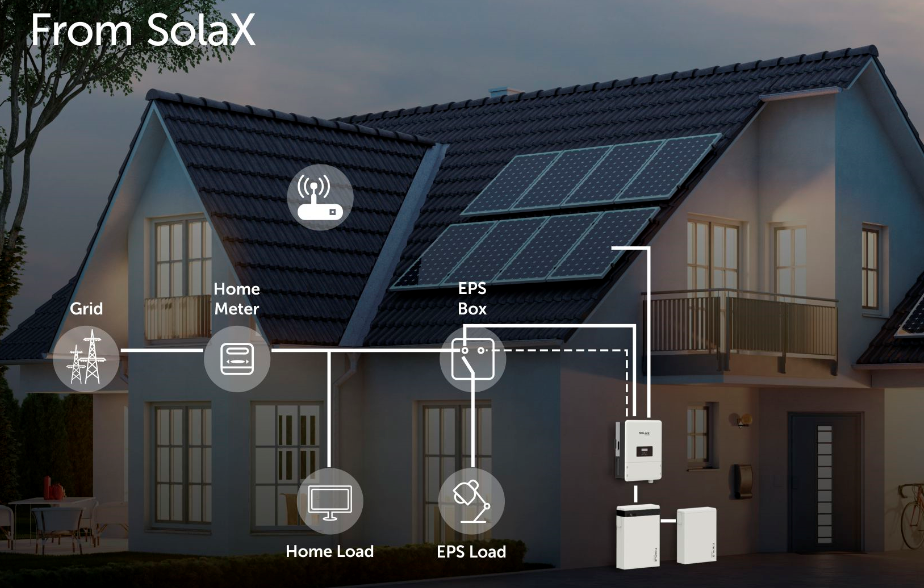

Popis funkce – Pokud je osvit solárních panelů, vyrobený výkon je primárně určen pro vlastní spotřebu domu.
V případě nevyužití aktuálně vyrobeného výkonu solárními panely, je proud poskytnut pro nabíjení vysokonapěťové baterie Solax Triple Power. Může nastat i situace, kdy je baterie dobitá na 100% a dům spotřebovává jen malou část energie. V takovém případě je stále možné vyrobenou energii prodávat do distribuční sítě.
Videoukázka funkce systému, ZDE
Pokud nedochází k osvitu solárních panelů, dům čerpá energii
z vysokonapěťové baterie. V případě vyčerpání kapacity baterie, systém čerpá z distribuční sítě. Avšak cílem hybridní fotovoltaické elektrárny je, aby k čerpání z distribuční sítě co nejméně.

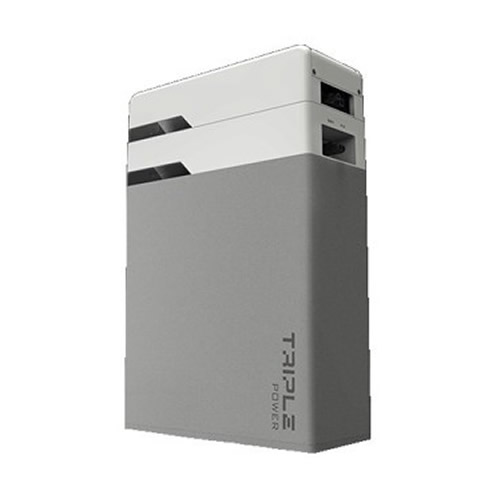

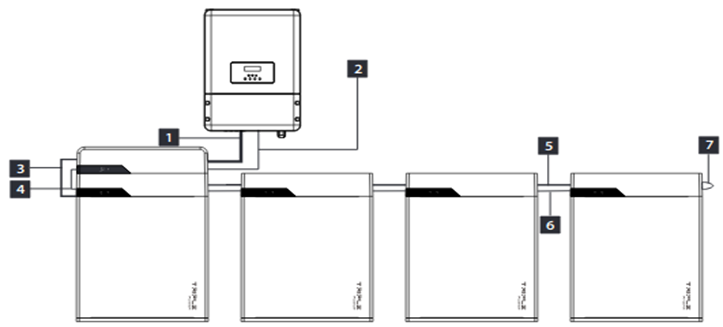

Jestliže provoz elektrárny ukáže dlouhodobě vyšší náročnost na čerpání elektrické energie z baterie, je možné bateriové úložiště Solax Triple Power až zdvojnásobit. Pro příklad baterie T63 je tato celková kapacita 18,9Kwh.
V případě nejvyšší náročnosti na uchování vyrobené energie (až 100Kwh), lze zvolit jiný typ vysokonapěťových baterii. Tady je však důležité zvážit dobu a možnosti osvitů, výkon fotovoltaických panelů a celkovou návratnost elektrárny.
Fotovoltaické panely – Podle zvoleného výkonu elektrárny, se systém Revital SET 1-3 skládá z 20-30ks polychromatických solárních panelů s vysokou účinností a výkonem 320W. Tyto námi dodávané panely mají silnou ochranou vrstvu proti UV záření a mechanickému poškození. Jsou určené do těch nejnáročnějších podmínek a jejich životnost je odhadována na více než 20. let Výrobce těchto panelů je na trhu více než 35. let a jedná se o významnou státní firmu.

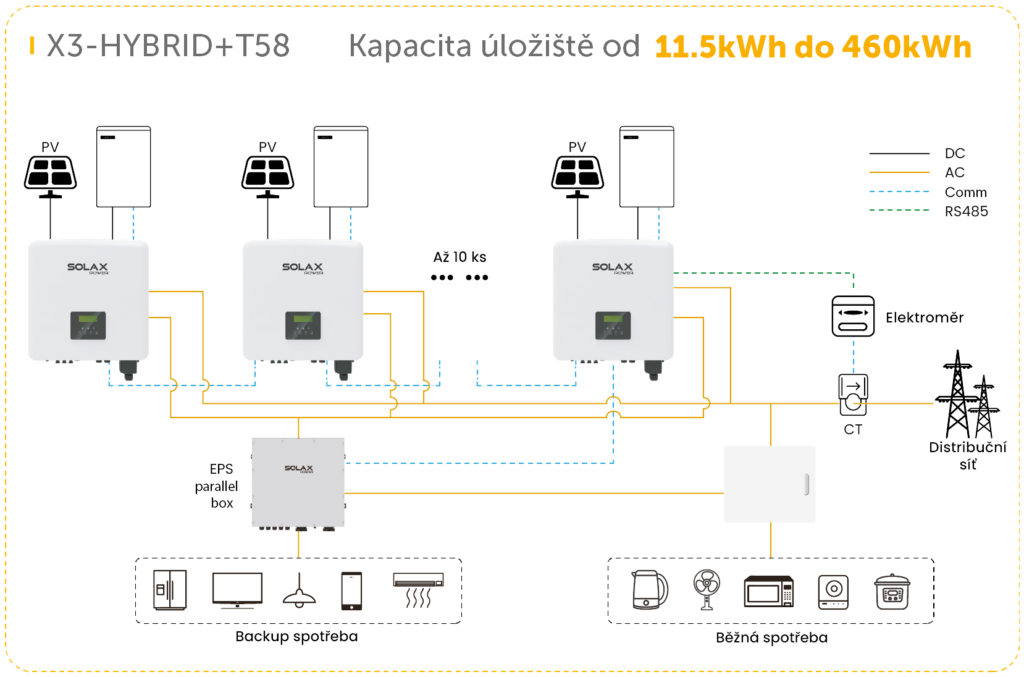

Režim OFF-GRID – V případě výpadku distribuce elektrické energie, je možné systém nakonfigurovat tak, že méně náročné spotřebiče lze napájet z bateriového úložiště Solax Triple Power. Tato instalace vyžaduje další navazující elektroinstalační zapojení (stykač, jištění, atd.) V případě přerušení dodávky systém automaticky přepíná na tento režim OFF-GRID. Jakmile dojde k obnově dodávky proudu, opět automaticky přepíná do běžného provozu. Instalace této funkce vyžaduje o něco rozsáhlejší elektromontážní zásah (zvláštní rozvod, stykače a navazující elektroinstalace)
| PV Panel 320W | 20 Panelů |
|---|---|
| Solax Hybrid 5.0.D-E | 1X |
| HV Baterie T45 | 1X (4,5kwh) |
| Měřící elektroměr DTSU 666 | 1X |
| Konstrukce PV panely | Součástí dodávky |
| Příslušenství elektroinstalace | (jističe, kabeláž, lišty, elektro-skříně, instalační materiál, atd., dle popisu) |
| Legislativa a dotace | Měření impedanční smyčky, projekt, revize, legislativa distribuce/zelená úsporám |
| Hmotnost | 40 kg |
|---|---|
| Šířka | 650 mm |
| Výška | 453 mm |
| Hloubka | 223 mm |
| Typ střídače | třífázový, hybridní |
| Nouzový / OFF-GRID režim | ano |
| MPP | 230-800 V / DC |
| Krytí | IP65 (venkovní i vnitřní použití) |
| Výkon AC | 5000 W |
| Max. vstupní výkon (panely) | 6000 Wp |
| Max. vstupní napětí | 1000 V |
| Euro účinnost | 97,0% |
Instalační video návod
Video demonstrující konfiguraci zapojení a instalaci našeho střídače X-Hybrid.
Potřebujete poradit?
Nenašli jste odpověď v naší poradně?
Zanechte nám své telefonní číslo a zavoláme vám.
Nabízíme kompletní servis
Díky našim dlouhodobým zkušenostem v energetice jako takové, nabízíme komplexní poradenství v oblasti využití a úspor energií jak pro domácnosti tak i podniky.
Vyhodnotíme nejefektivnější řešení hospodaření, výroby a úspor. Máme bohaté zkušenosti ve stavebnictví. Disponujeme kvalitním týmem lidí i technickým zázemím.
Díky našim dlouhodobým zkušenostem v energetice jako takové, nabízíme komplexní poradenství v oblasti využití a úspor energií jak pro domácnosti tak i podniky.
Vyhodnotíme nejefektivnější řešení hospodaření, výroby a úspor. Máme bohaté zkušenosti ve stavebnictví. Disponujeme kvalitním týmem lidí i technickým zázemím.
Naše firma disponuje několika montážními týmy zkušených a odborných pracovníků, ale také spolupracujeme formou subdodavatelství v případě velkých realizací (průmyslové elektrárny). Montáže probíhají převážně v české republice, ale také slovensku i rakousku.
Obsah accordion
Zajistíme komplexní vyhodnocení stávajícího solárního systému (energetický audit) a na základě toho, navrhneme jeho případné rozšíření, renovaci solárních panelů, nebo možnou nástavbu systému.
S vývojem ve fotovoltaickém oboru jsou dnes starší systémy panelů i solárních měničů o několik generací překonány. V oblasti aktuálních solárních trendů se náš tým pracovníků orientuje. Pravidelně navštěvujeme veletrhy v nejrůznějších částech světa a úzce kooperujeme s výrobci zejména v Číně, Taiwanu a Jižní Korei.
Zajišťujeme záruční i pozáruční servis na námi instalovaných zařízeních. Našim zákazníkům jsme trvale k dispozici a po domluvě jsme připraveni operativně řešit záruční i pozáruční servis.
Vzhledem k technickým možnostem vzdálené diagnostiky zařízení, dokážeme již v prvotní situaci určit o jaký problém, závadu se jedná.
Úzce spolupracujeme s výrobcem zařízení, který se s námi podílí na záruční i pozáruční vzdálené diagnostice.
Po předchozí domluvě, provádíme našim zákazníkům pravidelnou revizi solárního systému, případnou údržbu a diagnostiku.
